12.9.3文本图元的对齐属性
除了定义了坐标点之外，还可以通过设置对齐属性，调整坐标点与文字的对齐关系。如下面的画法：
|
|
A |
|
1 |
=canvas() |
|
2 |
=A1.plot("BackGround") |
|
3 |
=A1.plot("NumericAxis","name":"x","autoCalcValueRange":false,"scaleNum":10, "xStart":0,"xEnd":1,"xPosition":1,"regionTransparent":0.5) |
|
4 |
=A1.plot("NumericAxis","name":"y","location":2,"autoCalcValueRange":false, "scaleNum":10,"yStart":1,"yEnd":0,"yPosition":0,"regionTransparent":0.5) |
|
5 |
=A1.plot("Dot","axis1":"x","data1":5,"axis2":"y","data2":5) |
|
6 |
=A1.plot("Text","text":"T1","x":0.5,"y":0.5,"textStyle":1,"textSize":22, "textColor":-65536,"hAlign":0) |
|
7 |
=A1.plot("Text","text":"T2","x":0.5,"y":0.5,"textStyle":1,"textSize":22, "textColor":-65281,"hAlign":4,"vAlign":8) |
|
8 |
=A1.plot("Text","text":"T3","x":0.5,"y":0.5,"textStyle":1,"textSize":22, "textColor":-16776961,"hAlign":4,"vAlign":32) |
|
9 |
=A1.plot("Text","text":"T4","x":0.5,"y":0.5,"textStyle":1,"textSize":22,"vAlign":8) |
|
10 |
=A1.draw@p(300,200) |
在这里，仍然是绘制4个文本T1,T2,T3和T4，它们的位置坐标均设为0.5，即设定的坐标点为画布中心，在这里绘制了一个参考点。同时，为了看得更为清晰，我们加大了文本的字号并使用粗体。除了使用不同的颜色，这些文本图元设定了不同的对其属性：

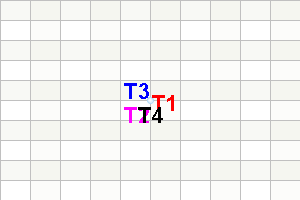

此时绘制结果如下：
从绘制结果中，可以看到对其属性是如何起作用的。4个文本图元定义的坐标点同为画布中心，但是，坐标点位于T1左侧居中的位置，位于T2右侧靠上的位置，位于T3右侧靠下的位置，位于T4中间靠上的位置，这与它们的对齐属性设置是相同的。
