12.8.1环图元及其数据属性
我们通过下面的跳马成绩饼图初步了解环图元的基本使用：
|
|
A |
|
1 |
=canvas() |
|
2 |
=demo.query("select * from GYMSCORE where Event = 'Vault'") |
|
3 |
=A1.plot("BackGround") |
|
4 |
=A1.plot("EnumAxis","name":"x","location":3,"polarX":0.55, "allowLabels":false) |
|
5 |
=A1.plot("NumericAxis","name":"y","location":4,"allowLabels":false) |
|
6 |
=A1.plot("Sector","axis1":"x","data1":A2.(NAME),"axis2":"y", "data2":A2.(SCORE),"text":A2.(NAME)) |
|
7 |
=A1.draw@p(400,300) |
A1中建立画布。A2中获取绘图数据如下：
A3中绘制背景，A4中绘制枚举轴作为极轴x，A5中绘制数值轴作为角轴y。特别的，横轴和纵轴的Allow Labels属性均设为了false，不绘制极坐标的刻度，以防止其干扰饼图。
A6中用环图元绘制饼图，这是我们在这里主要研究的图元。

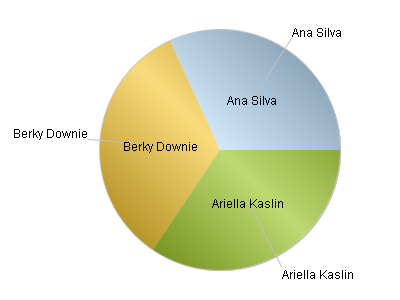

先来查看A7中的绘制结果：

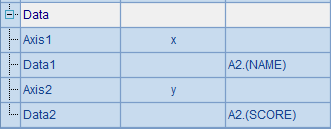

环图元在绘制饼图时，每一部分都会根据数据绘制一个扇形，这相当于内径为0的环形。绘图时使用的角轴是数值轴，根据各个运动员成绩的大小，各块扇形的圆心角也不同，所有扇形会累积拼成一个圆形。因此，饼图实际上类似于12.7柱图元 中绘制过的堆积柱图。与柱图类似，每个扇形只需要一个数值点，在绘图时会自动累积计算。A6中环图元的数据属性如下：
在这里，设定的逻辑坐标A2.(NAME) 和A2.(SCORE) 均为序列。与绘制柱图时不同，在绘制饼图时，作为极轴的枚举轴在单系列饼图中，只按照枚举值为1的情况解析，只绘制1个饼图。
