12.6.1线图元及其数据属性
下面的画法绘制的是Ana Silva各项体操成绩的折线图：
|
|
A |
|
1 |
=canvas() |
|
2 |
=demo.query("select EVENT,SCORE from GYMSCORE where NAME='Ana Silva'") |
|
3 |
=A1.plot("BackGround") |
|
4 |
=A1.plot("EnumAxis","name":"x","allowRegions":false) |
|
5 |
=A1.plot("NumericAxis","name":"y","location":2,"autoCalcValueRange":false, "maxValue":15,"minValue":14,"allowRegions":false) |
|
6 |
=A1.plot("Line","axis1":"x","data1":A2.(EVENT),"axis2":"y","data2":A2.(SCORE)) |
|
7 |
=A1.draw@p(450,250) |

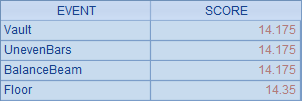

A1中建立画布。A2中获取绘图数据如下：
A3中绘制背景，A4中绘制枚举轴作为横轴x，A5中绘制数值轴作为纵轴y，并且设定了纵轴的最大最小值。特别的，横轴和纵轴的Allow regions属性均设为了false，不绘制坐标区域的间隔区，以便更清楚地看清线图元的绘制情况。

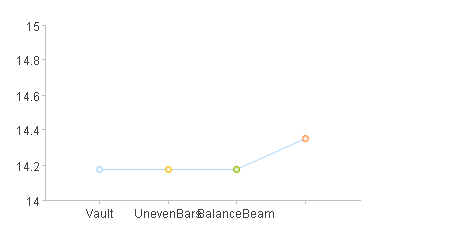

我们下面将主要研究A6中绘制的线图元。先来看A7中的绘制效果：

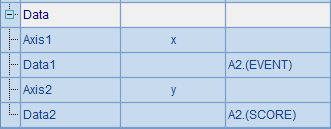

线图元至少需要两个坐标点，才能确定位置。设定数据坐标时，需要选定两个逻辑坐标轴，并分别设定逻辑坐标。
在这里，设定的逻辑坐标A2.(EVENT) 和A2.(SCORE) 均为序列，当设定的图元逻辑坐标大于两个点时，将绘制多条线。如果设定了一个逻辑坐标点，将无法绘制线图。
